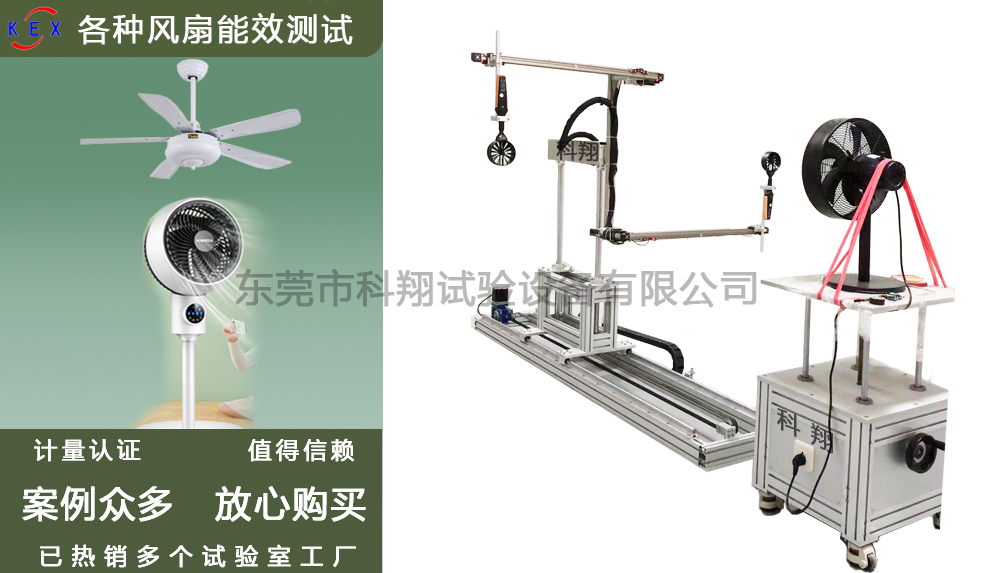

用于測量臺扇、壁扇、臺地扇、落地扇、頂扇和轉頁扇的風速和輸入功率，依此計算試樣的風量、送風錐角度和能效值，完全符合GB/T13380《交流電風扇與調速器》及IEC60879《Performance and construction of electric circulating fans and regulators》的能效等級測試要求。本系統由風量測試機械部分與電腦控制系統兩部分組成，采用電腦控制。由伺服電機驅動，測試全自動完成，數據準確、重復性好、效率高。
代表性案例
風扇能效測試設備：tuv南德認證檢測、tuv萊茵技術、賽寶計量、sgs通標檢測、江蘇質檢院等
吊扇能效測設備設：Intertek天祥檢測、美的電器、倍斯特測試等
美標DOE吊扇能效測試設備：ul優力檢測服務、寶力電器、漳州立達信光電子科技等
-
測試工位：一工位。
-
樣品臺升降范圍：400-1000mm(無級可調)。
-
左右風速計滑臺與樣品臺距離：200-2000mm(自動調節)。
-
左右風速計滑臺左右移動距離：20-1300mm(自動調節)。
-
上下風速計滑臺左右移動距離：20-1300mm(自動調節)。
-
風速表支架上下移動高度：1200mm、1500mm兩檔。
-
樣品臺微調功能：可在 XYZ 三個方向上移動， 具有水平面±45° 旋轉功能， 并可微調電風扇與墻壁的距離、 與風速儀的平行， 以及風扇軸心線在兩個風速儀正中的位置。
-
位移驅動方式：伺服電機+導向軸。
-
?風速測量?jī)x：德國進口435型葉輪式風速儀。
-
葉輪直徑：≤100mm。
-
?測量范圍：0~1200mm/min(20/s) ,且不影響被試樣機轉速。
-
?測量精度: 0.1 m/s±1.5%測量值。
-
風速靈敏度：優于0.15m/s。
-
?配日本橫河WT310數字功率計。
-
?基本精度：讀數的0.1%。
-
DC功率測量精度：讀數的0.1%+量程的0.2%。
-
電流量程 (CF=3)：5m/10m/20m/50m/100m/200m/0.5/1/2/5 /10/20[A]。
-
電壓和電流的有效輸入范圍 (CF=3)：1% to 130%。
-
功率因數的影響 (CF=3)(0
-
室內環境測試：采用DWSP-T5W1-E溫度、濕度與大氣壓傳感器。
-
溫度測量范圍：-25℃～60℃，精度≤±0.4℃，分辯率±0.1℃。
-
濕度測量范圍：0～100% RH，精度±≤3%RH，分辯率±≤0.1%RH。
-
大氣壓測量范圍：300～1100hpa，精度±≤0.2%FS，分辯率±≤0.1hpa。
-
調壓器：0~250V 無級可調。
-
紅外線發光裝置調節風扇軸線水平，與風速計中心水平，高度一致。
-
控制方式：PLC+電腦控制。
-
計時方式：采用PLC內部時針計時，精度0.01s，示值精度0.1s。
-
穩壓電源：APC-3KB。
-
額定電壓220V。
-
電源穩壓率≤1%。
-
負載穩壓率≤1%。
-
波形失真：≤?3%。
-
控制軟件：運行于windows操作系統，可設定數據采集點位置、風速數據采集、功率數據采集、平均風速計算、風量計算、能效值計算、能效等級評定等功能，可以自動生成、打印測試報告，貯存當前試驗數據，查詢歷史數據。
-
采集數據：功率值、風速值、轉速、樣品功率、溫度、濕度、大氣壓。
-
數據處理：自動計算平均風速、風量、送風圓錐角度、能效值、評定能效等級。
工控電腦及配置：CPU: I5或以上；內存4G或以上；硬盤:500G或以上。
-
打印機采用佳能專業激光打印機，方便試驗報表的輸出。
-
配置500W的UPS（ 不間斷電源）。
-

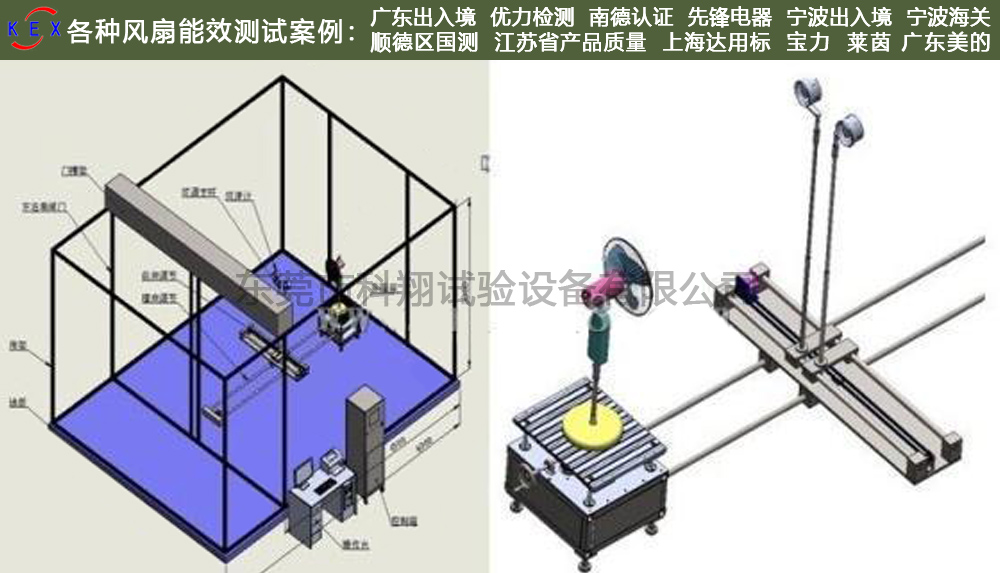

試驗室尺寸：L6000mmxW4500xH3000mm，（其中風速儀后墻根據需要可移動到L4500mm位置），尺寸允許誤差±15mm。
室內環境：
溫度：20℃±5℃。
濕度：40%~80%。
-
電壓波動：±1%。
-
電源頻率波動值：±1%。
