水流指示器靈敏度和工作循環試驗裝置-KXT4275
分享到：
設備用途
技術參數

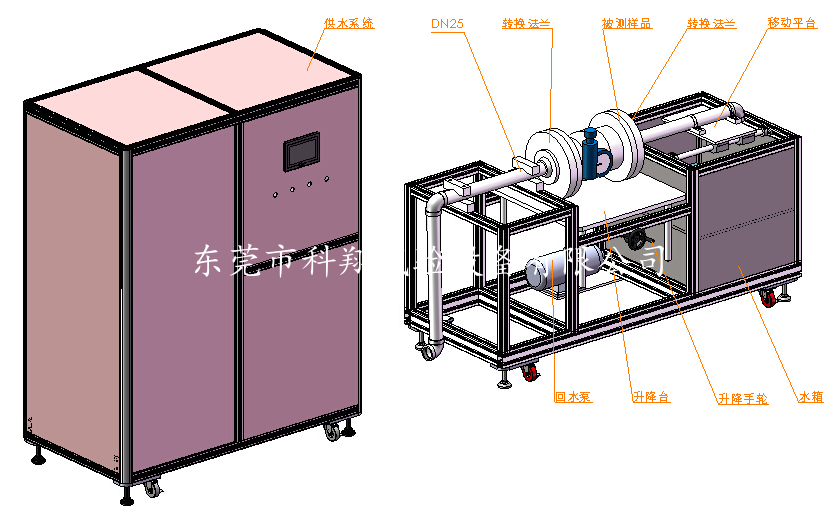

試驗裝置由供水系統、流量控制系統、壓力測量系統、試驗安裝架、回水箱、回水管路、控制系統等構成。
通過變徑接頭或法蘭實現對樣品的連接及測試。
設有樣品前端回流試驗管道，預先把泵啟動達到試驗要求的流量，通過電磁閥切換到試驗管道中，減小循環試驗所須的時間，提高實驗效率。
流量的調節采用流量計與變頻器構成閉環控制，自動精密調節。
樣品固定安裝架采用擠壓重型鋁型材，外型美觀大氣。
樣品安裝采用升降平臺，方便易操作。
配備獨立供水裝置；
供水流量：10～50L/min；
試驗壓力范圍在0.14～1.2MPa間；
試驗次數：0-9999可設。
流量測量：10-100L/min，精度：1.0級。
壓力測量：0-1.6MPa, 精度：0.5%。
樣品接口：DN25～DN200；法蘭或螺紋連接。
儲水箱：SUS304，容積不小于500L。
回水箱：SUS304，容積不小于260L。
樣品升降調節范圍：0-150mm；
可移動滑臺移動范圍：0-300mm；
